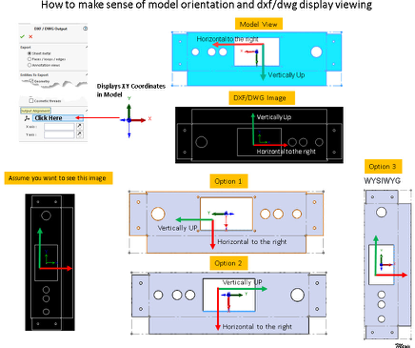

如何弄清模型方向和DXF/DWG视图
如何获得直径注释方向？要将直径标注显示为线性尺寸并在创建标注时直接放置，可以按照以下步骤操作：
如何获得直径注释方向？
By Daniela Koloszko
要将直径标注显示为线性尺寸并在创建标注时直接放置，可以按照以下步骤操作：

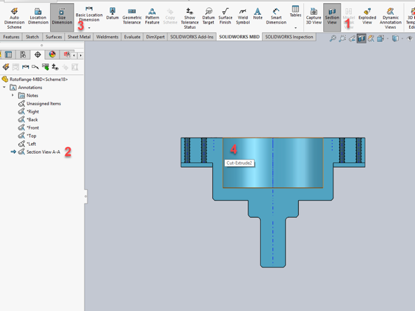

从 MBD 工具栏创建剖面视图
使用启用“视图方向”和“图纸注释视图”选项进行保存。
右键单击DimXpert管理器中的“注释”，然后选择“插入注释视图”
根据保存的剖面视图的方向创建新的注释视图
从 MBD 工具栏开始“尺寸尺寸”，然后在剖面视图中选择一个孔边

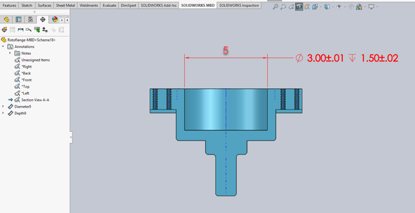

因此，您将垂直于孔轴直接放置线性标注尺寸
请参阅下图：
