SOLIDWORKS草图绘制技巧：“A”键的应用
SOLIDWORKS草图绘制技巧：“A”键的应用 Prepared by: Killian ZHU
应用一：直线/圆弧切换

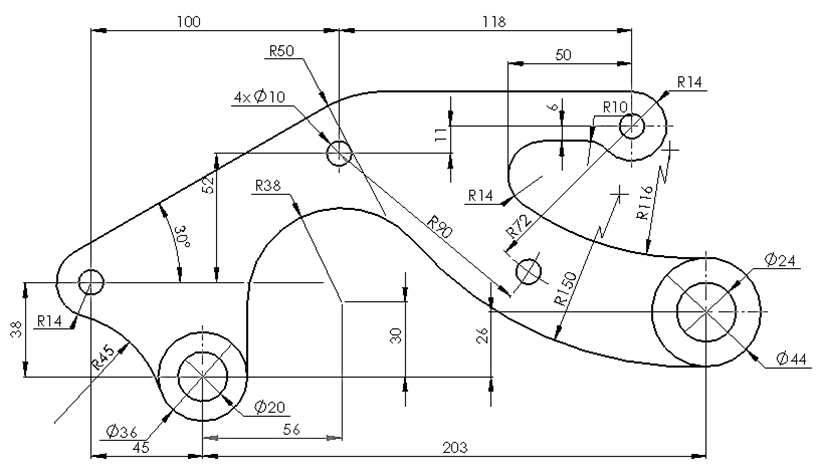

在SOLIDWORKS草图绘制中，通常草图轮廓都会包含直线与圆弧这两种最常见的几何元素，一般情况下，我们在绘制草图时需要频繁的在两个命令之间切换。
使用A键，可以是我们快速在直线绘制与圆弧绘制间切花使，提高草图绘制效率。
使用方式：
首先在使用此方式切换时，需要处于直线工具中。在完成一条直线线段的绘制后，会保持一个草图链，以便继续添加连续的直线段。

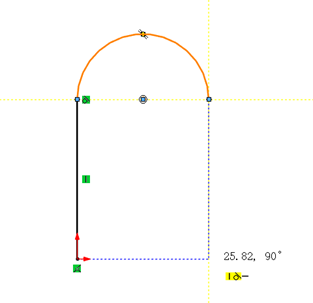

此时按下“A”键，直线命令会切换至圆弧绘制命令
一段圆弧绘制结束后，会自动回到直线命令中。
在切换到圆弧命令后不进行绘制，再次单击“A”键也可以切回直线命令。

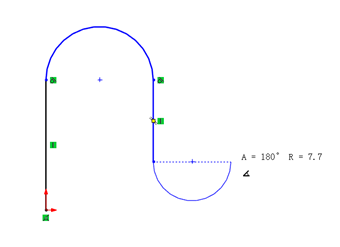

在完成切换后，圆弧绘制状态为切线弧，一共会遇到以下四种情况，分别与黄色推理线的四个方向相切。
与哪一个方向的推理先相切，却取决于使用按下“A”键时鼠标所处在的区域，例如下图中按下“A”键后，圆弧将会与方向2的推理线相切。
应用二：切换草图工具选项
在使用拥有多种类型的草图工具时，可以通过按键盘上的“A”键切换其多个选项。
所有这些选项都可以使用键盘上的“A”键进行切换！

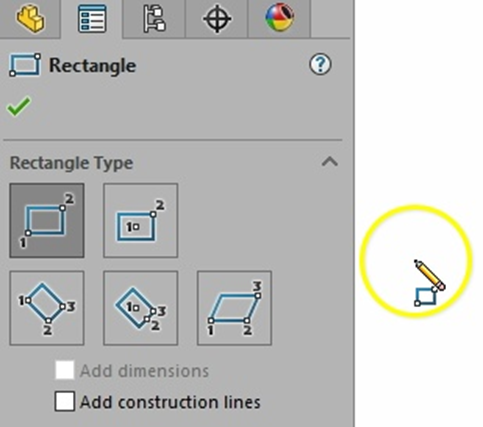

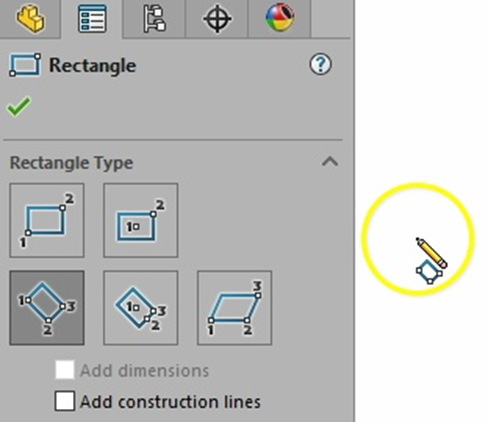

例如 - 第一张图片显示标准的“边角矩形”，然后如果按两次“A”键，它将 切换至“3点边角矩形”，如第二张图所示。
矩形有以下选项：边角矩形/中心矩形/3点边角矩形/3点中心矩形/平行四边形
槽有以下选项：直槽口/中心点直槽口/3点圆弧槽口/中心点圆弧槽口
圆有以下选项：圆/周边圆
弧有以下选项：中心点弧 / 切线弧 / 3 点弧
