SOLIDWOKRS中如何获取非标准图纸视图？

与SOLIDWORKS中的大多数功能一样，有几种方法可以做到这一点。最简单的方法可能是按照您希望的绘图视图的方式定向模型。这可以通过多种方式完成。其中最简单的两种方法是从一个标准视图开始，然后通过按住 Ctrl 并使用键盘上的左右箭头键进行旋转，或者通过 Ctrl+选择两个非平行曲面，然后从“标准视图”工具栏中选择“正视于”按钮，这将放置模型，其中第一个面选择垂直于屏幕，第二个面选择在顶部。

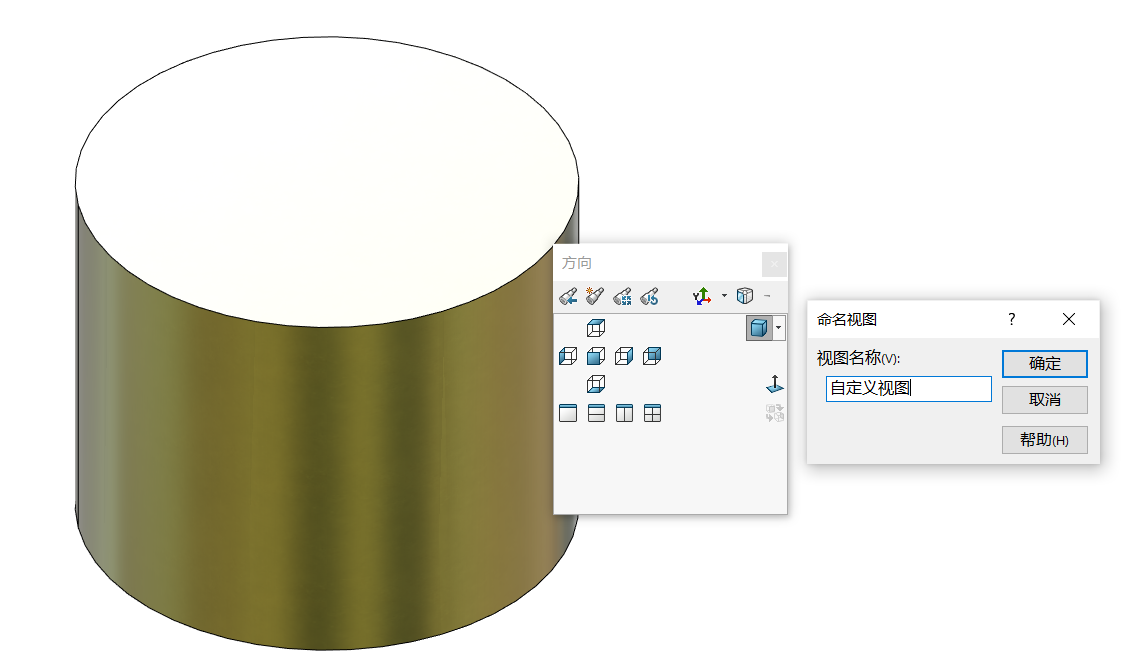

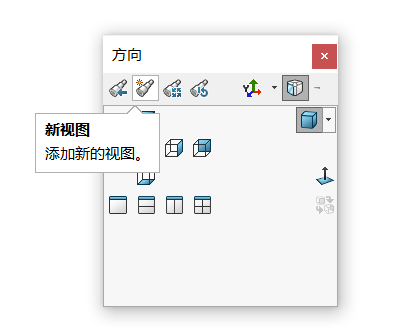

当您将模型定向到您想要的方向时，按空格键。这将打开“方向”对话框。选择“新建视图”图标。

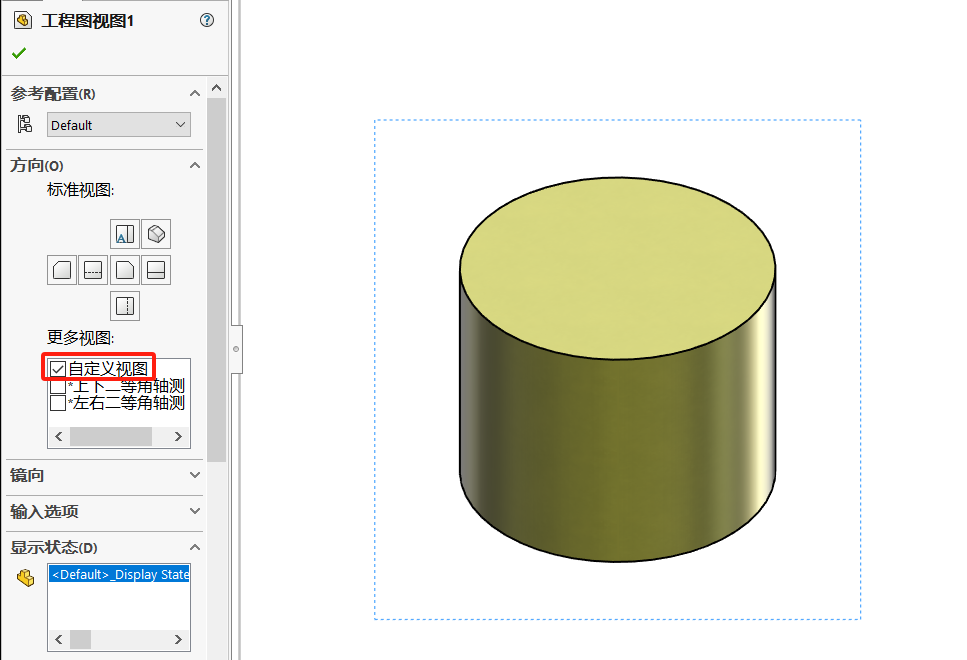

为您的视图命名并保存，视图将可用于您的图形。从视图的“属性管理器”中选择它。

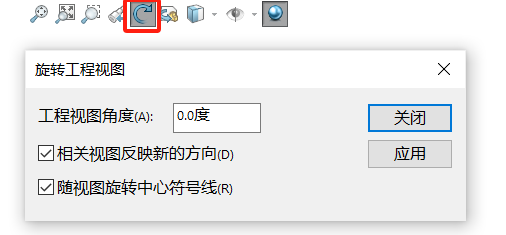

如果绘图视图具有垂直于屏幕的正确面，但需要旋转它，则无需创建新视图。只需单击绘图视图即可突出显示它，然后单击平视工具栏中的“旋转视图”图标（见下文）。这将允许您输入一个值来表示要旋转它的程度。它将逆时针旋转，因此如果您希望它顺时针旋转 90°，则需要输入 -90（或 270）。

如果处于具有多个用户的环境中，则可能不希望使用此方法，因为更改模型的方向会影响此方法。

顺便说一句，我偶尔会有一个身体以奇怪的角度进入绘图，因为这就是它在模型中的方向。发生这种情况时，我希望它是水平或垂直的，我会在视图中放置一条草绘线，使其水平或垂直，然后使用智能尺寸或测量工具确定它与模型边之间的角度。这对于了解要为旋转视图输入的值有很大帮助。确定值后删除线和尺寸。

旋转视图的另一个选项是选择绘图视图的边缘，转到“工具”>“对齐绘图视图”，然后选择“水平对齐”、“垂直对齐”等，但您可能会也可能不会获得所需的结果。

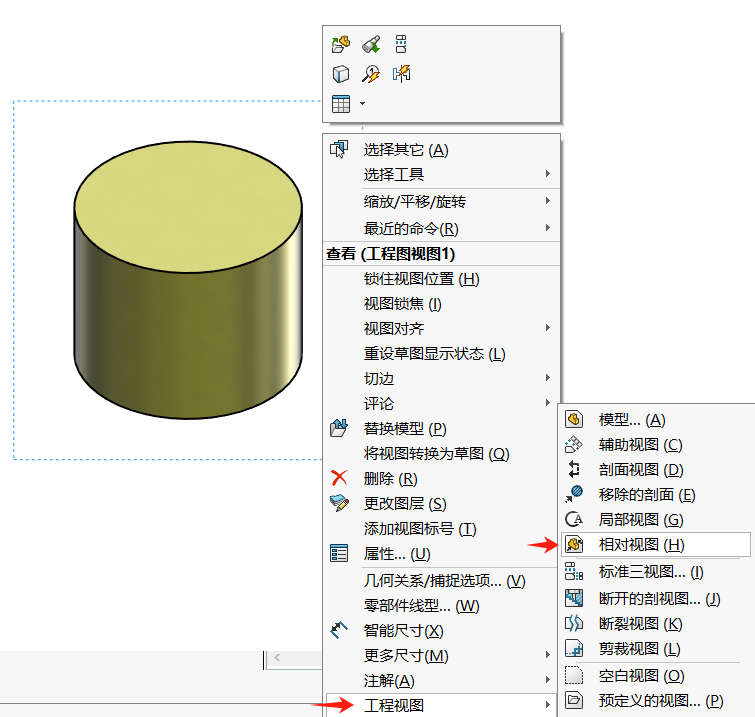

另一种选择是继续插入视图，然后右键单击它并选择“工程视图”>“相对视图”。

这将带您进入模型，您可以在其中选择您想要的正面（或平面）正面和右侧。如果这是一个多实体零件，您还可以选择要包含在视图中的一个或多个实体。当您在模型中单击“确定”（OK） 时，它将根据您的选择放置一个新的绘图视图。如果不需要，现在可以删除原始视图。如果您处于多用户环境中，这可能是一个不错的选择，因为如果有人更新模型的标准视图，它不会影响使用此方法插入的工程视图。

“相对视图”（Relative View） 是一种常用的方法，用于在“选择实体”（Select Bodies） 之前显示所选实体。一旦点击了“确认”，就不能回去编辑选择，它是绘图视图方向的一个选项，而无需在零件文件中创建新视图。
